Shelter Technique

Description

Shelter Technique

Tests de tenue aux vents réalisés.

Plancher

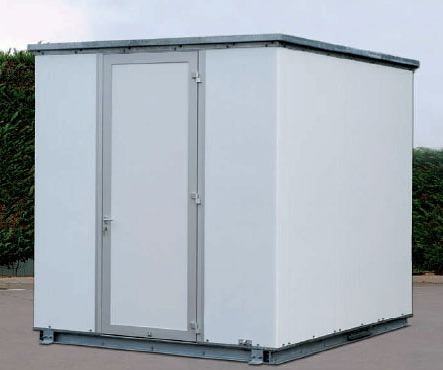

Le shelter est constitué de :
– Un profil périphérique du commerce galvanisé, formant une ossature métallique, boulonnée, avec possibilité reprise pour levage.
– 4 cornières métalliques de fixation boulonnées sur cette ossature.
– Bacs acier type Suporsol 74 fixés sur l’ossature métallique du plancher.
– Un isolant incompressible épaisseur 30 mm.
– Un aggloméré hydrofuge épaisseur 19 mm support du revêtement de sol, fixé sur bac acier.
– Charge : 1000 kg/m² sur une bande de 0,60 m de large de part et d’autre de la porte.

Parois extérieures

Les parois sont réalisées en panneaux isolants de type « sandwich ».

Ils sont composés de :
– Parement acier 2 faces 5/10e et mousse de polyuréthane d’épaisseur 50 mm.
– Classement de résistance au feu : M2, K = 0,45 W/m².°C.
– Y compris panneaux d’angles 805mm/205mm, tôles pliées acier galvanisé en pied de bardage, et profils alu « F » en haut de bardage.
-Les 2 faces sont prélaquées polyester 25 microns RAL 9016 blanc.

Toiture

– Couverture par panneaux isolants de type « sandwich ».
-Parement acier 2 faces 5/10e et mousse de polyuréthane d’épaisseur 50 mm.
– Classement de résistance au feu : M2, K = 0,45 W/m².°C.
– Y compris bandes de jonction en tôles 75/100e de largeur 100 mm et tôle pliée de rives en acier galvanisé.

Menuiseries aluminium

– Mise en oeuvre d’une porte 1 vantail réalisée en profil aluminium anodisé naturel.
– Passage libre 900 x 2100 mm.
– Panneau de remplissage de type « sandwich » épaisseur 40 mm.
– Béquille double.
– 3 paumelles inviolables.
– Système antidégondage.

Elle est prévue pour être équipée d’une serrure type METALUX à mortaiser type 1 point avec canon européen, béquille intérieure et extérieure.

Colisage

Chaque shelter est colisé dans une caisse à claire-voie individuelle, dont les dimensions permettent d’optimiser la mise en containers maritimes.

Option

Double toit ‘casquette saharienne’
