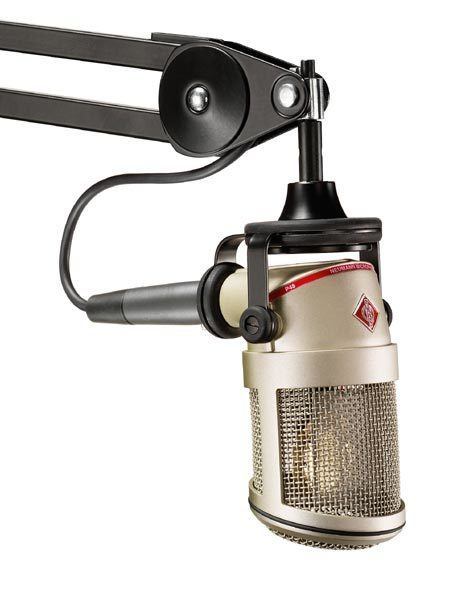

Neumann BCM 104 Broadcast Microphone
Neumann BCM 104 Broadcast Microphone
Microphone Broadcast avec capsule statique et conception fonctionnelle optimisée pour cette application : protection anti-plosives intégrée, suppression des bruits transmis au microphone, directivité cardioïde.
Description
Neumann BCM 104 Broadcast Microphone
Microphone Broadcast avec capsule statique et conception fonctionnelle optimisée pour cette application : protection anti-plosives intégrée, suppression des bruits transmis au microphone, directivité cardioïde.
La grille du microphone se dévisse facilement, pour un nettoyage rapide. Neumann propose, en option, des grilles à code couleur permettant à chaque animateur, pour des raisons d’hygiène, d’utiliser sa propre grille. Devant la capsule, monté sur un cadre-support, une gaze très fine sert d’écran anti-pop incorporé .
Les microphones de la gamme Broadcast Line possèdent également une suspension interne absorbant les bruits transmis par le pied, assurant la compatibilité avec les pieds de micro articulés spécifiques aux applications broadcast.
La grille du microphone abrite la capsule à grande membrane K 04, possédant une courbe de réponse plane jusqu’à 3 kHz. Dans les aigus, la bosse de présence atteint les 2 dB.
Comme les caractéristiques mentionnées sont obtenues sans utiliser d’effet de résonance, le microphone assure une excellente réponse sur les transitoires, et transmet tous les phénomènes acoustiques (musique ou parole) sans aucune coloration.
L’écran anti-pop ne sert pas uniquement à atténuer les plosives, qui provoquent des parasites désagréables lors de l’enregistrement de voix ; il empêche tout corps indésirable – postillons, nicotine, vapeur d’eau de la respiration, particules alimentaires… – de se fixer sur la membrane. Il se démonte facilement, sans outil, pour nettoyage.
Au lieu d’un transformateur audio, le BCM 104 utilise un circuit électronique pour le couplage de la sortie du microphone. À l’instar d’un transformateur, ce circuit assure une excellente réjection de mode commun.
Les interférences apparaissant sur le chemin du signal symétrique sont donc efficacement supprimées.
Grâce à un niveau de bruit de fond très réduit – 7 dB(A) seulement – et à un niveau maximal de pression sonore admissible de 138 dB SPL, le BCM 104 offre une gamme dynamique de 131 dB (pondérés A).
L’amplificateur intégré au BCM 104 assure une réponse linéaire jusqu’à 20 Hz. Un filtre actif supprime efficacement les signaux de fréquence inférieure à cette limite. Pour compenser l’effet de proximité, le microphone intègre un filtre passe-haut électronique, qui atténue les fréquences inférieures à 100 Hz selon une pente de 12 dB/octave.
Un sélecteur de pré-atténuation de 14 dB permet, si nécessaire, d’ajuster le niveau de sortie du micro à des circuits conçus pour des modèles dynamiques. Bien évidemment, le niveau de bruit de fond augmentera d’autant.
Ces deux sélecteurs se trouvent à l’intérieur du microphone, puisqu’on ne les activera qu’une seule fois, lors de la configuration du studio.
L’utilisation recommandée consiste à monter le BCM 104 ou BCM 705 sur un pied de studio à perche de modèle standard.
Un adaptateur de filetage, permettant le vissage sur différents modèles de pieds, est fourni. Pour assurer une protection efficace contre les bruits transmis par le pied, la capsule et le microphone possèdent tous deux une suspension élastique.
La rotule de fixation SG 5, disponible en option, permet d’incliner le microphone de +/-90 degrés.
| Principe de fonctionnement acoustique | Transducteur à gradient de pression |
| Directivité | Cardioïde |
| Plage de fréquence | 20 Hz à 20 kHz |
| Sensibilité à 1 kHz, charge 1 kOhm | 22 mV/Pa |
| Atténuateur -14 dB enclenché | 4,4 mV/Pa |
| Impédance nominale | 50 Ohms |
| Impédance de charge nominale | 1 kOhm |
| Niveau de bruit équivalent, selon CCIR1) | 18 dB SPL |
| Niveau de bruit équivalent, pondéré A1) | 7 dB SPL (A) |
| Niveau SPL maximal pour THD = 0,5 %2) | 138 dB |
| Niveau SPL maximal pour THD = 0,5 %2) avec pré-atténuateur | 152 dB |
| Rapport signal-bruit, selon CCIR1) (au niveau SPL de 94 dB) | 76 dB |
| Rapport signal-bruit, pondéré A1) (au niveau SPL de 94 dB) | 87 dB |
| Tension de sortie maximale | +10 dBu |
| Tension d’alimentation (P48, IEC 61938) | 48 V ± 4 V |
| Intensité consommée (P48, IEC 61938) | 3,2 mA |
| Connecteur de sortie | XLR3M |
| Poids | 500 g |
| Diamètre | 64 mm |
| Longueur | 110 mm |
| Hauteur (sans suspension) | 85 mm |
|
