Nagra SEVEN

Description

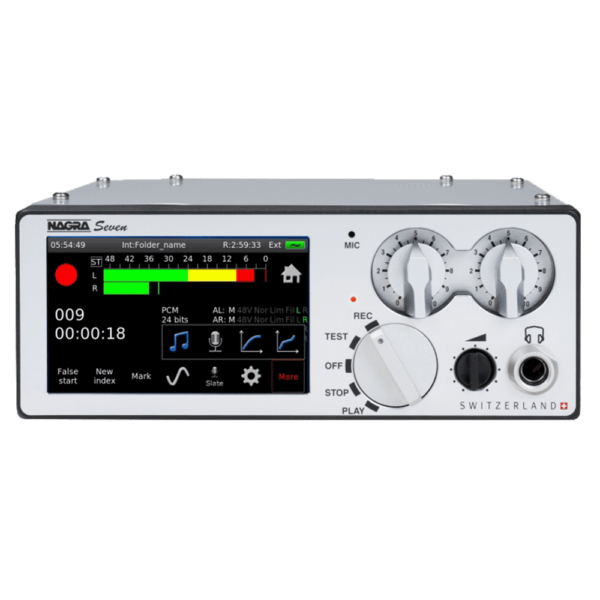

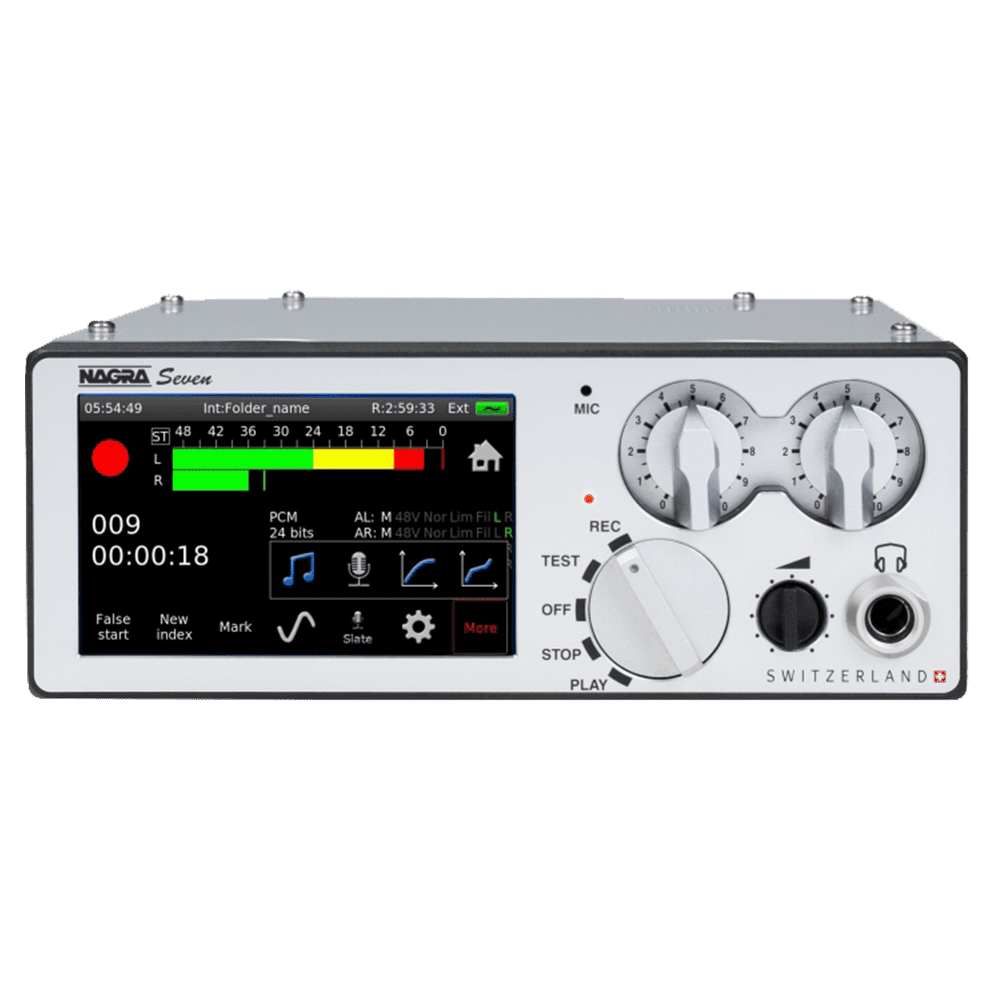

Nagra SEVEN



Le Nagra Seven a été conçu comme le successeur des enregistreurs Nagra LB, ARES-C, ARES-BB + et Nagra V. C’est un appareil flexible et peut être adapté à une multitude d’applications spécifiques en fonction des options internes installées. Basée sur une plate-forme simple à utiliser et extrêmement performante, la carte interne ISDN ou SMPTE / EBU s’adapte aux marchés de la diffusion ou du cinéma / TV. Le WiFi / 3G, le WiFi / 4G, l’éditeur interne et les compressions audio facultatifs sont également disponibles, pour dédier davantage l’appareil pour des applications particulières.

Entrées audio

Le Seven offre deux entrées audio analogiques et une seule entrée numérique stéréo. Il enregistre en audio linéaire PCM à des fréquences d’échantillonnage allant jusqu’à 192 kHz ou en formats audio compressés MPEG-1 couche II si l’option de compression est installée. Les entrées sont équipées de préamplificateurs de microphone Nagra traditionnels pour les microphones dynamiques et fantômes + 48V et offrent une gamme de sensibilités commutables pour s’adapter à tous les microphones courants. Les microphones AES-42 peuvent également être utilisés car l’enregistreur peut fournir la tension d’alimentation 10 V CC nécessaire sur l’entrée AES. L’entrée LINE analogique accepte jusqu’à +24 dB, ce qui permet de la connecter à un mixeur audio standard sur le terrain.

Écran tactile

Le Nagra Seven dispose d’un écran tactile couleur de pointe permettant une plus grande flexibilité dans les modes d’affichage et les écrans, mais aussi l’élimination de tous les commutateurs qui sont le maillon le plus faible de l’électronique moderne. Les niveaux audio, le mode de fonctionnement actuel et l’état de l’enregistreur sont affichés sur l’écran tactile monté à l’avant de l’appareil. L’écran est lisible au soleil et donne accès à l’ensemble de la structure de menu de l’enregistreur. Divers « raccourcis » programmables sont disponibles offrant de nombreuses possibilités de personnalisation.

Médias

Le Nagra Seven est équipé d’une mémoire flash interne de 16 Go micro SD, qui peut être augmentée par l’utilisateur si désiré. Le support principal extractible est une carte mémoire SD qui s’insère dans la fente sur le côté gauche de l’enregistreur (voir l’image ci-dessus).

Port USB 2.0

Un port micro-AB USB permet de connecter l’appareil à un ordinateur pour le transfert de fichiers. Avec un adaptateur d’interface, le même port peut également être utilisé pour connecter un périphérique externe tel qu’une clé USB ou un clavier d’ordinateur pour la saisie de données.

Edition et communication

Si l’option d’édition optionnelle est installée, l’édition graphique des fichiers audio est possible sur l’écran principal. Une fois l’édition du matériel audio terminée, les fichiers peuvent être transmis au studio via IP (via la connexion ethernet via la connexion FTP « File Transfer Protocol ») ou via un téléphone GSM 3G / 4G ou Wifi (si le l’option est installée).

SMPTE / EBU Time code

Le Nagra Seven dispose d’une carte de code temporel interne optionnelle qui fonctionne avec tous les taux de trame actuellement acceptés, y compris ceux pour la TV HD. Il va gérer à la fois les taux de trames drop et non-drop, et permettra également de pull-up / down.

Commencer arrêter

Une prise jack mini-jack de 3,5 mm est prévue pour les commandes de démarrage / arrêt de fader à distance. Cela permettra à l’unité d’être contrôlée à distance par une simple fermeture d’interrupteur.

Alimentation

Le Nagra Seven est fourni avec une boîte à piles détachable dans laquelle peuvent être installées 8 piles rechargeables « AA ». Une batterie rechargeable au lithium-polymère en option, qui alimentera l’unité pendant environ 8 heures est disponible. Si des options d’alimentation fantôme ou de transmission telles que le WiFi ou le 3G / 4G sont utilisées, la durée de vie de la batterie sera réduite.

Fonctionnalités

l’audio

• Deux canaux audio discrets
• 16/24 bits, 192 kHz AD / DA
• Tampon de pré-enregistrement programmable par l’utilisateur
• AES-42 compatible
• Convertisseur de fréquence d’échantillonnage interne
• Matrice de canaux intégrée et décodeur M / S
• Post-production compatible (fichiers BWF) métadonnées iXML complètes
• Sortie haut-parleur interne et casque

la communication

• Code temporel SMPTE / EBU ou options RNIS
• Ethernet (Ftp et VoIP)
• Option WiFi / 3G / 4G (Ftp et VoIP) / GSM
• Communication USB 2.0

Autre

• Grand écran tactile couleur TFT lisible à la lumière du soleil
• Mémoire Flash interne de 16 Go et Flash SD amovible
• Léger et à piles

Enregistrement
Stockage interne		Carte mémoire Micro SD Flash
Média amovible		Carte mémoire flash SD
Format du disque		FAT 16/32
Méthode d’enregistrement		PCM numérique linéaire, en option: couche II MPEG 1
Type de fichier		Fichier Wave Wave 16/24 bits BWF (WAV)
AJOUTER UN		24 bits Sigma Delta
Taux de bits		32 kbits / s jusqu’à 384 kbits / s
Des pistes		2 individus
Taux d’échantillonnage		44,1, 48, 88,2, 96, 176,4 et 192 kHz
Capacité d’enregistrement		1 heure à 24 bits 48 kHz par Go de mémoire
Tampon de pré-enregistrement		Programmable
Afficher		Écran tactile LCD couleur
Mètres de niveau		Sur l’affichage couleur
Contributions
Entrée numérique		XLR 3 pôles / AES 42
Entrées analogiques		2 x Microphone XLR (dynamique, + 48V Phantom) / ligne
Mic. sensibilité d’entrée		2,8, 10 et 40 mV / Pa sélectionnable
Mic. bruit d’entrée		Uin <1μV (2,8 et 10 mV) à 220Ω Uin <1,6μV (40 mV)
Limiteurs		Sur les entrées de microphone
Sensibilité d’entrée de ligne		Réglable de -6 dBm à +24 dBm pour l’enregistrement 0 dBFS
THD à 1 kHz		2,8 mV Mic <0,2%, 10 mV Mic <0,1%, ligne <0,1% (mesurée sur AES)
Fréquence de réponse		Micro, 10Hz – 75 kHz (+0 – 3dB), Ligne 10 Hz – 90 kHz (+0 -1dB) (mesuré à la sortie AES)
Rapport signal sur bruit		> 110 dB ASA « A »
Niveau d’entrée adj. gamme		42 dB Mic et de -6 à +24 dB Line
Filtres d’entrée		LFA
Microphone interne		Sur le panneau avant
Crosstalk		Mic> 70dB: Ligne> 110dB
Les sorties
Sortie de ligne analogique		XLR 4.4V max (+15 dBm)
Crosstalk		> 110 dB
Rapport signal sur bruit		> 100 dB
Sortie numérique		XLR AES-3 (24 bits ou 16 bits)
THD + N		<0,004%
Fréquence de réponse		10 Hz – 75 kHz (+ 0-3 dB)
Écouteurs		Jack stéréo 6,3 mm (¼ « ) 50 Ω
Haut-parleur interne		0.3W
Autre
USB		Micro AB connecteur
M / S Décodeur		Commutable
Ethernet		RJ 45
Général
Dimensions		165 x 175 x 65mm (L x H x P) (boîte de batterie incluse)
Poids		800g (1,75 lbs) (y compris la batterie)
Source de courant		15V externe
Consommation d’énergie		Environ 5W
Temps de charge		Environ 3 heures
Vie de la batterie		> 5 heures
Humidité relative		De 10% à 99% (sans condensation)
