Détecteur de silence, Distributeur et Changeover audio

Description

Détecteur de silence, Distributeur et Changeover audio

La nouvelle génération de détecteurs de silence numériques et de ChangeOver audio d’AxelTech perpétue la tradition de qualité, de fiabilité et de rentabilité, renommée et appréciée dans le domaine de la radiodiffusion du monde entier.

Le FOX 3 est une plateforme audio entièrement numérique et modulaire qui combine commutation et ChangeOver audio, détecteur de silence, conversion de format et tuner FM. Cette nouvelle plateforme offre une technologie de pointe associée à la simplicité d’utilisation, des performances exceptionnelles et une qualité sonore inégalée.

Le FOX 3 offre la gamme la plus étendue d’E/S pour répondre aux besoins des utilisateurs de diffusion haut de gamme. Toutes les entrées peuvent être routées vers une sortie audio différente grâce au convertisseur A/N et N/A.

Caractéristiques :

Le FOX 3 est un détecteur de changement audio/silence entièrement configurable qui permet de basculer entre quatre des entrées suivantes : Analogique, Numérique, MPX, IP, AoIP, DanteTM (en option) et Lecteur Intégré. Le circuit de contournement matériel garantit la présence audio et la continuité des programmes.

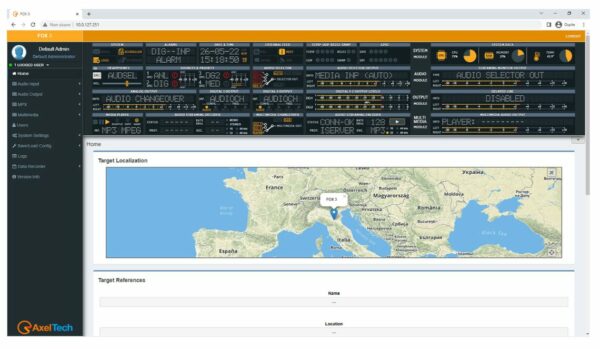

Une gamme complète de sorties est disponible, comprenant une sortie analogique, deux sorties audio numériques (via des connecteurs XLR) et deux sorties DanteTM en option. Le FOX 3 peut s’intégrer dans une infrastructure existante grâce à un port Ethernet, deux ports USB et six ports GPI avec coupleur optique, ainsi que quatre relais. Il dispose également d’un port LAN et d’un serveur Web intégré pour contrôler et configurer le processeur depuis n’importe quel appareil, et ajuster l’audio à partir de n’importe où en utilisant également les flux d’E/S IP.

Il enregistre chaque seconde sur la carte microSD externe la valeur/l’état de 8 des 88 paramètres internes pendant 1 an (à la fin de la période, les données les plus anciennes sont écrasées). L’utilisateur peut choisir les 8 paramètres à enregistrer et sélectionner un laps de temps parmi les enregistrements pour exporter les données sous forme de fichier CSV pour toute analyse.

Le FOX 3 est équipé d’une alimentation universelle de 90-260 V CA, fonctionnant à 50 ou 60 Hz, prête à être utilisée dans n’importe quel pays du monde. Grâce à sa faible consommation d’énergie (max 15 W), il est également un équipement respectueux de l’environnement. Le design robuste en une unité de rack du FOX 3 est soutenu par l’utilisation extensive d’acier et d’aluminium. Les appareils FOX 3 sont immunisés contre les forts champs électromagnétiques et conviennent à une installation dans des environnements climatiques extrêmes.

Un générateur de signaux de test numérique dédié peut envoyer un signal d’échantillonnage de fréquence et d’amplitude variables à toutes les sorties physiques (analogiques et numériques) pour aider à calibrer l’ensemble de la chaîne audio.

Entrée analogique – AUDIO

Nombre d’entrées : 1 stéréo
Connecteurs : 2 XLR femelles – Électroniquement équilibrés – Suppression des EMI
Conversion A/N : Conversion Sigma-Delta 24 bits (Crystal CS4272)
Point de clipping A/N : +24,0 dBu
Niveau nominal opérationnel : De -12,0 dBu à +13,0 dBu (pas de 0,1 dBu) – Réglable via logiciel
Impédance de ligne : 10 kΩ (électroniquement équilibrée, sélectionnable)
Distorsion : Moins de 0,01 % THD+N (0,0 dBu à 1 kHz)
Plage dynamique A/N : 108 dB RMS (110 dB pondéré A)
Modes d’entrée : Stéréo, Mono (Gauche), Mono (Droite), Mono (Gauche+Droite)
Rejet en mode commun de l’entrée (CMRR) : >60 dB (de 20 Hz à 20 kHz)

Entrée numérique – AUDIO

Nombre d’entrées : 2
Connecteurs : XLR femelles – Électroniquement équilibrés – Suppression des EMI
Format : AES3/EBU
Impédance d’entrée : 110 Ω
Fréquence d’échantillonnage : 32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz avec SRC et atténuation de la gigue
Niveau nominal opérationnel : De 0,0 dBFs à -25,0 dBFs (pas de 0,1 dBu) – Réglable via logiciel
Plage dynamique : 125 dB (Typique), 122 dB (Minimal)
Distorsion : Moins de 0,01 % THD+N (0,0 dBu à 1 kHz)
Modes d’entrée : Stéréo, Mono (Gauche), Mono (Droite), Mono (Gauche+Droite)
Plage dynamique de conversion : 124 dB (32 kHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) | 122 dB (96 kHz)
Résolution de conversion : 24 bits

Entrée MPX

Nombre d’entrées : 2
Connecteurs : Non équilibrés sur BNC – Suppression des EMI
Impédance d’entrée : 50 KΩ
Niveau d’entrée nominal ajustable (sensibilité) : -6 dB à +13,0 dB (pas de 0,1 dBu) – Réglable via logiciel
Niveau d’entrée maximal : +18,0 dBu
Conversion A/N : Texas PCM4220

Sortie analogique – AUDIO

Nombre de sorties : 1 stéréo
Connecteurs : 2 XLR femelles – Électroniquement équilibrés – Suppression des EMI
Conversion N/A : Conversion Sigma-Delta 24 bits (Crystal CS4272)
Niveau de sortie : -6,0 dBu à +20,0 dBu (pas de 0,1 dBu)
Niveau de sortie maximal : +24,0 dBu
Impédance de sortie : 10 Ω
Impédance de charge : 600 Ω ou supérieure
Distorsion : Moins de 0,01 % (0,0 dBu à 1 kHz)
Rapport signal/bruit : >80 dB non pondéré – Modulation à 100 % 20 Hz–15 kHz
Diaphonie entre canaux L/R : < -70 dB, 20 Hz–15 kHz

Sortie numérique – AUDIO

Nombre de sorties : 2 (1ère pour audio, 2ème pour audio ou MPX numérique)
Connecteurs : Équilibrés sur 1 XLR – Suppression des EMI
Format : AES3/EBU
Impédance de sortie : 110 Ω
Fréquences d’échantillonnage : 32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz – Sélectionnable via logiciel
Résolution : 24 bits
Niveau nominal opérationnel : De 0,0 dBFs à -30dBFs (pas de 0,1 dBu)
Plage dynamique : 125 dB (Typique), 122 dB (Minimum)
Distorsion : Moins de 0,01 % THD+N (0,0 dBu à 1 kHz)

Communication

Connexion avec l’automatisation radio : Oui
Connectivité réseau : 4 ports TCP / 4 ports UDP / 1 SNMP
Logiciel de configuration : Serveur Web, FTP
Protection par mot de passe : Oui
Protocole ASCII : Messages de configuration
Commande REST : Oui
Notifications d’alerte sur des événements définis par l’utilisateur via des
