DAB-600M Radio DAB / DAB + Émetteur 600W

Description

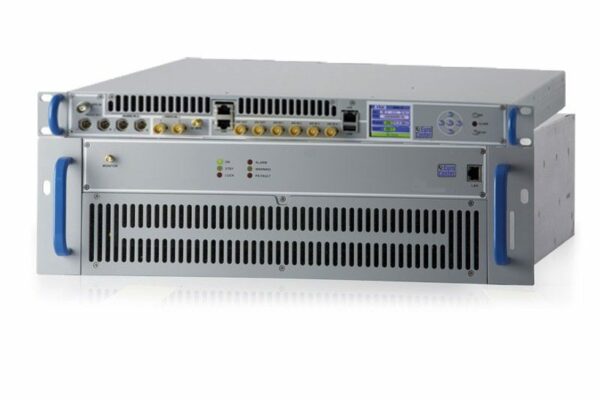

DAB-600M Radio DAB / DAB + Émetteur 600W

DAB-600 / M

Émetteurs radio DAB – Diffusion audio numérique

Efficacité accrue Normes prises en charge: DAB, DAB +, T-DMB
Excellent MER supérieur à 33 dB
Très haute efficacité
Conception facile à entretenir
Télécommande complète: Web et SNMP
Compatible avec toutes les grandes marques de tête de réseau

Le nouvel émetteur radio DAB atteint le plus haut niveau technologique dans le domaine du traitement numérique du signal et du domaine RF.
Tous les modèles sont également disponibles en tant que / XE, eXtreme Efficiency, avec une efficacité globale jusqu’à 42% Des

performances optimales sont possibles grâce à:

1) Amélioration de la précorrection adaptative numérique et de la flexibilité de configuration
Pour répondre et dépasser toutes les exigences de Digital Radio International Broadcasters, optimisant les performances de modulation dans toutes les conditions de travail.

2) Amplificateurs haute efficacité

Dispositifs LDMOS de dernière génération, plus robustes et efficaces, conception spéciale à faible perte du système d’adaptation et de combinaison, haute efficacité sur 96% des alimentations.
Consommation globale largement réduite.

3) Alimentations et modules RF enfichables  à chaud
Tous les modules d’alimentation RF sont enfichables à chaud pour une maintenance facile et rapide sur site. Tous les modules de puissance RF sont équipés d’ alimentations indépendantes enfichables à chaud pour une redondance maximale et une sélection facile du mode de fonctionnement entre monophasé ou triphasé équilibré.
La dernière génération d’alimentations de classe supérieure de l’industrie garantit une efficacité de plus de 96% avec une plage d’entrée CA plus large et une plus grande robustesse.

4) De taille compactemodules d’amplification grâce à un nouveau concept de synchronisation thermique et d’alimentations ultra-compactes, dans les systèmes de refroidissement à air ou à liquide
Un émetteur DAB 5 kW rms dans un seul rack n’est qu’un exemple de cette extrême compacité.

5) Conception de système intelligent
Technologie de combinateur RF de dernière génération avec des charges factices déséquilibrantes ultra-compactes et une interface d’intercommunication intelligente entre les modules RF, les pilotes et le système de contrôle logique.

Caractéristiques principales

1. Compatible avec les principales marques de tête de réseau , éprouvé sur le terrain
2. Compact, flexible et facile à utiliser dans n’importe quel réseau DAB
3. Haute puissance dans une taille extrêmement compacte et une efficacité de haut niveau.
4. Adaptateur SFN intégré et SWDT®, technologie de transmetteurs définis par logiciel très avancée.
5. Commutation transparente EDI / ETI avec contrôle FEC complet testé
6. MER typique> 33 dB à tous les niveaux de puissance et dans tous les canaux avec des épaules> 37 dB sans filtre de masque.
7. Très stable dans le réseau SFN grâce à un oscillateur local de haute qualité fonctionnant en combinaison avec un récepteur GPS intégré.
8.Contrôle à distance total via le serveur Web intégré SNMP.
Le serveur Web interne permet une surveillance et une configuration faciles via une connexion LAN et un navigateur Web standard.
9. Modes de configuration haute fiabilité, évolutifs et flexibles : double lecteur, veille passive ou N + 1.

Caractéristiques DAB:

• Normes prises en charge: DAB, DAB +, T-DMB  (en option)
• Gamme de fréquences: VHF (III) 170 MHz à 255 MHz, bande L sur demande.
• Modes DAB: I, II, III, IV.
• Type de réseau: MFN, SFN.
• Bande passante 1,536 MHz.
• Norme de référence: UIT-T G703-G704, EN 300401, EN 300799, EN 302077-2.
• Entrée de signal DAB – ETI (NI) 2,048 MHz ou ETI (NA), selon ETSI EN 300799 Connecteurs d’entrée: BNC (F), 75 – EDI (encapsulation de l’interface DAB) selon ETSI TS 102693 Connecteurs d’entrée: Ethernet, RJ45
• MER typique> 33 dB à tous les niveaux de puissance et dans tous les canaux avec des épaules> 37 dB sans filtre de masque.
• Récepteur GPS / Glonass professionnel intégré.
• OCXO haute stabilité intégré.
• Entièrement qualifié pour SFN – commutation d’entrée sans coupure
• Commutation transparente entre les entrées EDI / ETI sans interruption de diffusion.
• Gestion SNMP intégrée avec journal des événements.
• Interface GbE intégrée pour la gestion
• Pré-correction adaptative linéaire numérique.
• Précorrection adaptative numérique non linéaire avec chargement automatique des courbes pour chaque canal et niveaux de puissance.
• Alimentation large plage 90-264 V AC (triphasé) en configuration sans fusible (SW Standby Switch).
• Circuits de protection à action rapide contre la surpuissance et la puissance directe / réfléchie.
• Protection contre la puissance réfléchie avec repli automatique.
• Mise à jour SW / FW facile.
• Authentification de sécurité pour l’accès à l’interface graphique • Écran couleur haute définition.

Spécifications techniques

Gamme de fréquences:

VHF (bande III): 170 à 255 MHz, par pas de 1 Hz. Bande L sur demande
Normes disponibles (tous les standards sont entièrement conformes):

Diffusion audio numérique: DAB, DAB +, T-DMB (sur demande)
Alimentation:

Tension de ligne CA: 380 à 415 (3 phases), 208 à 240 Delta ou Star; 47 Hz à 63 Hz (à préciser à la commande)
Variations de la ligne CA: +/- 15%
Facteur de puissance: 0,98
Conditions environnementales:

Altitude: max. 2500 m au dessus du niveau de la mer (> 2500 m sur demande)
Plage de température de fonctionnement: -10 ° C à + 45 ° C au niveau de la mer, limite supérieure déclassée de 2 ° C par 300m sur 1000 m au dessus du niveau de la mer
humidité relative: 95%, sans condensation
Méthode de refroidissement: Air forcé avec échangeur de chaleur externe avec pompe redondante et ventilateur
Sortie RF:
Plage de puissance de sortie: 600 W rms
Impédance de charge RF: 50 Ohm
VSWR: Réduction de puissance après dépassement de la valeur définie ou coupure après trois tentatives
Sortie RF connecteur: Voir la fiche technique spécifique ou le tableau de sélection à la page suivante
Synchronisation
Fréquence de référence: 10 MHz, 0,1 V à 5 V (Vpp) ou TTL, BNC
Impulsion de référence: 1pps (1 Hz, TTL, BNC)
Contrôle et surveillance des opérations
Éloigné:

Interface Web
SNMP V1 V2 V3
Accès Telnet via Ethernet
Local:

Contrôle étendu du panneau avant (écran couleur, clavier)
Terminal local sur RS232 ou LAN
USB pour mise à niveau
Conformité et conformité:
RoHS: 2011/65 / CE
Directive sur les équipements radio (RED):
2014/53 / UE Sécurité: EN 60215
EMC: EN 301 -4891-1 – ETSI EN 302 296-2 V1.2.1 (2011-05)
DEEE: 2012/19 / EU
Fabrication: iSO 9001: 2015

Tableau de sélection

Écran DAB 600 / M
Bande de sortie:  VHF (III)
Classe de travail: AB
Dimensions: 1 + 4RU

Ampli:  1
connecteur de sortie: 7/16  »
Refroidissement: air

Épaules (@ Fo 0,770 MHz DAB): -37
DAB Puissance de sortie W rms MER> 33:  600
